铝合金结构焊接*** 桥梁铝合金焊接

铝合金焊接是指铝合金材料的焊接过程。铝合金强度高和质量轻。主要焊接工艺为手工TIG焊（非熔化极惰性气体保护焊）、自动TIG焊和MIG焊（熔化极惰性气体保护焊），其母材、焊丝、保护气体、焊接设备。

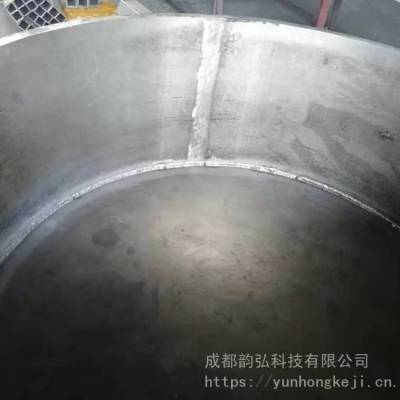

铝合金焊接常规的有如下几种焊接方式：

1、铝氩弧焊机焊接，比如采用交流铝氩弧焊焊接，这种在***的特种焊接门市，焊接加工厂都需要具备的基本设备。

2、铝脉冲气体保护焊机，比如威欧丁MIG500或者MIG350，这种脉冲气体保护焊机焊接效率比较高，适合对于成型要求不是那么严格的铝结构件焊接。

3、铝电焊条焊接，用直流电焊机焊接，电焊条要***起弧性能好，焊接成型美观的铝电焊条焊接，比如WEWELDING555铝电焊条焊接

4、低温铝焊接用火焰焊接，这种一般是薄料的铝合金，采用比如低温179度的M51，或者低温385的WEWELDING53低温焊丝焊接。

***铝材送丝工具，一套工具将包含以下物品：

1 .非金属衬管——设计来程度减小送丝摩擦

2. U型槽驱动滚轮——用来避免教软的铝丝断裂或者变形。这些驱动滚轮不会象V型槽滚轮一样刮伤铝丝。使用V型槽滚轮的话，会让焊丝刮花衬管造成堵塞，引起送丝故障。

3.进口和出口引导装置——设计来避免焊丝刮伤。

4.接触头——使用在铝材焊接的接触头有更大直径的开口，因为在铝丝升温时，产生的膨胀比钢材多。因此，铝丝***接触头的尺寸在小得足够保持电接触的同时，又足够允许膨胀。

铝用焊接材料

（1）焊丝

采用气焊、钨极氩弧焊等焊接铝合金时，需要加填充焊丝。铝及铝合金焊丝分为同质焊丝和异质焊丝两大类。为了得到良好的焊接接头，应从焊接构件使用要求考虑，选择适合于母材的焊丝作为填充材料。选择焊丝首先要考虑焊缝成分要求，还要考虑产品的力学性能、耐蚀性能，结构的刚性、颜色及抗裂性等。选择熔化温度低于母材的填充金属，可大大减小热影响区的晶间裂纹倾向。对于非热处理合金的焊接接头强度，按1000系、4000系、5000系的次序增大。

含镁3%以上的5000系的焊丝，应避免在使用温度65℃以上的结构中采用，因为这些合金对应力腐蚀裂纹很敏感，在上述温度和腐蚀环境中会发生应力腐蚀龟裂。用合金含量高于母材的焊丝作为填充金属，通常可防止焊缝金属的裂纹倾向。

目前，铝合金常用的焊丝大多是与基体金属成分相近的标准牌号焊丝。在缺乏标准牌号焊丝时，可从基体金属上切下狭条代用。较为通用的焊丝是HS311，这种焊丝的液态金属流动性好，凝固时的收缩率小，具体优良的抗裂性能。为了细化缝晶粒、提高焊缝的抗裂性及力学性能，通常在丝中加入少量的Ti、V、Zr等合金元素作为变质剂。
